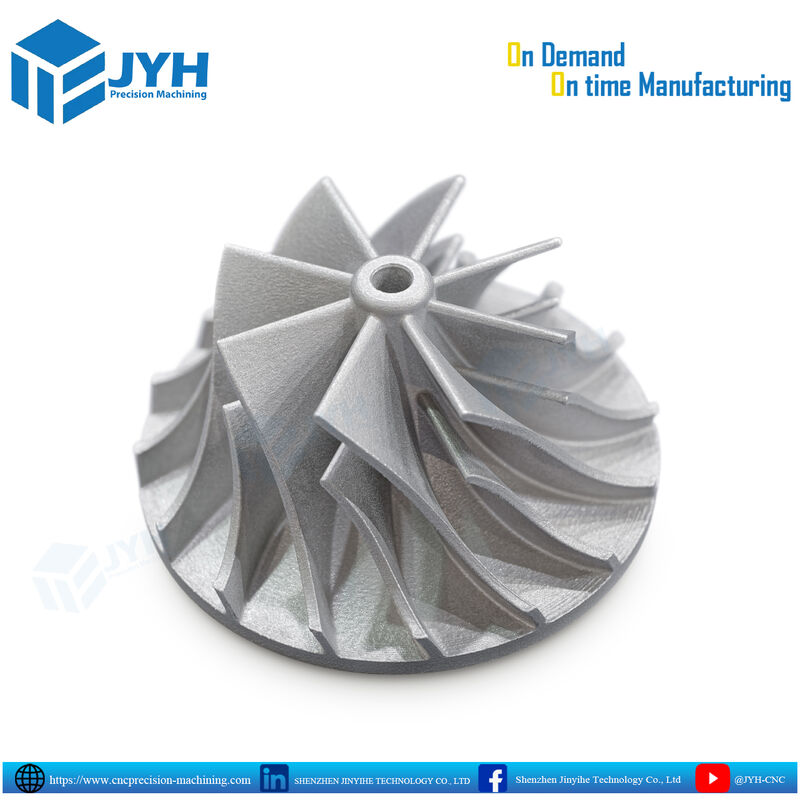

Il girante (compressore) in alluminio lavorato a CNC è un componente rotante ad alte prestazioni progettato per turbocompressori, compressori d'aria e sistemi fluidici ad alta velocità. Prodotta utilizzando un'avanzata lavorazione CNC multi-asse, questa girante offre un'eccezionale efficienza aerodinamica, accuratezza dimensionale e integrità superficiale, rendendola adatta per applicazioni automobilistiche, aerospaziali, UAV e industriali esigenti.
Presso JYH Precision Machining, ogni girante è prodotta in lega di alluminio di alta qualità utilizzando la tecnologia CNC a 5 assi per ottenere una geometria complessa delle pale, tolleranze strette e prestazioni di bilanciamento superiori. Rispetto alle giranti fuse convenzionali, le nostre giranti lavorate a CNC offrono una resistenza, una consistenza e una resistenza alla fatica significativamente maggiori.
Questo prodotto è ideale per i clienti che cercano soluzioni di compressori leggere, ad alto numero di giri e ad alta efficienza con supporto di personalizzazione completo.
Caratteristiche principali
- ✅ Lavorato a CNC a 5 assi da un blocco di alluminio solido
- ✅ Geometria delle pale ottimizzata per la massima efficienza del flusso d'aria
- ✅ Elevata accuratezza dimensionale (fino a ±0,01 mm)
- ✅ Finitura superficiale eccellente sui profili delle pale
- ✅ Resistenza meccanica superiore rispetto alle alternative fuse
- ✅ Dimensioni personalizzate, fori del mozzo e design delle pale disponibili
- ✅ Supporto di bilanciamento dinamico per applicazioni ad alta velocità
- ✅ Capacità dal prototipo alla produzione di massa
Applicazioni tipiche
- Giranti del compressore del turbocompressore
- Sistemi turbo per prestazioni automobilistiche
- Sistemi di gestione dell'aria e propulsione UAV
- Compressori centrifughi industriali
- Soffiatori d'aria ad alta velocità
- Assemblaggi turbo sperimentali e motorsport
Opzioni materiali
Materiale standard:
- Lega di alluminio (6061 / 7075 / gradi personalizzati)
Materiali opzionali su richiesta:
- Leghe di magnesio (AM60B, AZ91D)
- Leghe di titanio
- Acciaio inossidabile
Trattamenti superficiali (opzionali):
- Anodizzazione
- Sabbiatura
- Lucidatura
- Rivestimento Cerakote
- PEO / ossidazione a micro-arco
Processo di fabbricazione
- Preparazione del blocco di alluminio grezzo
- Lavorazione grezza CNC a 5 assi
- Profilatura di precisione delle pale
- Lavorazione del foro del mozzo
- Finitura fine delle superfici aerodinamiche
- Sbavatura e condizionamento dei bordi
- Ispezione dimensionale (CMM / calibri)
- Bilanciamento dinamico opzionale
- Controllo qualità finale e imballaggio personalizzato
Ogni parte viene sottoposta a rigorosi controlli di qualità per garantire ripetibilità e coerenza delle prestazioni.
Capacità tecniche
|
Parametro
|
Capacità
|
|
Metodo di lavorazione
|
Lavorazione di precisione CNC a 5 assi
|
|
Tolleranza dimensionale
|
Fino a ±0,01 mm
|
|
Rugosità superficiale
|
Ra 0,8–1,6 μm (personalizzabile)
|
|
Diametro massimo
|
Personalizzato (tip. fino a 300 mm)
|
|
Dimensione minima della caratteristica
|
≥0,2 mm
|
|
Concentricità
|
≤0,01 mm
|
|
Volume di produzione
|
Dal prototipo alla produzione di massa
|
|
Tempi di consegna
|
5–15 giorni lavorativi (dipende dalla complessità e dalla quantità)
|
Giranti lavorate a CNC vs. Giranti fuse — Confronto tecnico
|
Caratteristica
|
Girante lavorata a CNC (JYH)
|
Girante fusa
|
|
Struttura del materiale
|
Blocco solido, grana uniforme
|
Poroso, incoerente
|
|
Accuratezza dimensionale
|
Molto alta (±0,01 mm)
|
Moderata
|
|
Precisione delle pale
|
Eccellente
|
Limitata
|
|
Resistenza meccanica
|
Alta
|
Media
|
|
Stabilità del bilanciamento
|
Superiore
|
Inferiore
|
|
Resistenza alla fatica
|
Eccellente
|
Media
|
|
Geometria personalizzata
|
Completamente personalizzabile
|
Limitata
|
|
Adatto per alti regimi
|
Sì
|
Limitato
|
Conclusione: Le giranti lavorate a CNC offrono maggiore affidabilità, efficienza e durata, soprattutto fondamentali per le applicazioni turbo ad alta velocità.
Perché scegliere JYH Precision Machining?
Con una vasta esperienza nella lavorazione CNC di livello aerospaziale e in parti rotanti complesse, JYH offre:
- Supporto tecnico interno
- Ottimizzazione DFM prima della produzione
- Consistenza stabile del lotto
- Produzione flessibile a basso volume e di massa
- Forte sistema di controllo qualità (CMM + ispezione manuale)
- Imballaggio pronto per l'esportazione
- Risposta rapida per richieste di preventivo e modifiche al design
Dalla convalida del prototipo all'aumento della produzione, supportiamo il tuo progetto in ogni fase.
Servizi di personalizzazione
Supportiamo la personalizzazione completa in base ai tuoi disegni o campioni:
- Diametro esterno e foro del mozzo
- Numero di pale e angolo
- Geometria della faccia posteriore
- Ottimizzazione del peso
- Selezione dei materiali
- Trattamento superficiale
- Marcatura del logo o numeri di serie
Basta fornire file STEP/IGES o disegni 2D.
Controllo di qualità
Ogni girante può essere fornita con:
- Rapporto di ispezione dimensionale
- Certificato del materiale
- Rapporto sul trattamento superficiale
- Rapporto di bilanciamento dinamico (opzionale)
Il nostro processo di controllo qualità garantisce che ogni unità soddisfi i tuoi requisiti meccanici e dimensionali.
Imballaggio e consegna
· Imballaggio protettivo individuale per evitare danni alle pale
· Vaschette in schiuma o personalizzate per ordini all'ingrosso
· Scatole di esportazione o casse di legno disponibili
· Supporto per spedizioni globali tramite DHL / FedEx / UPS / trasporto marittimo
