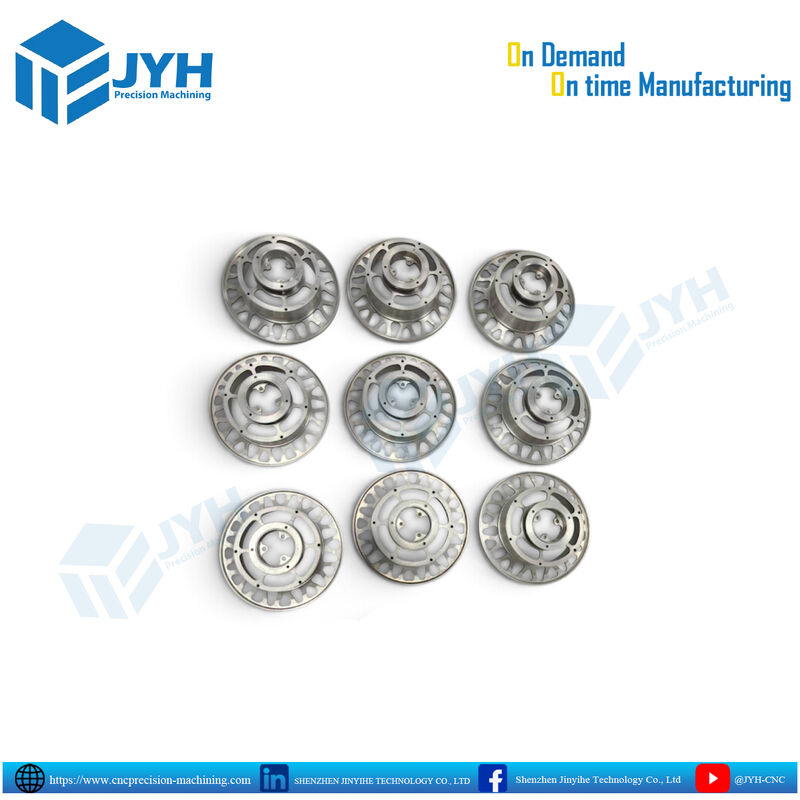

Name: Custom Precision CNC Machined Magnesium AZ31B Motor Housing & Rotor Hub con tolleranza ±0,01 mm e alto ammortizzatore delle vibrazioni
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

Casa. > Prodotti > lavorare di precisione di CNC >

Custom Precision CNC Machined Magnesium AZ31B Motor Housing & Rotor Hub con tolleranza ±0,01 mm e alto ammortizzatore delle vibrazioni

Alloggiamento motore AZ31B in magnesio

Mozzo del rotore con tolleranza ±0

01 mm

Luogo di origine:

Cina

Marca:

JYH

Certificazione:

ISO9001,IATF1969

Numero di modello:

OEM/ODM

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Tolleranza:

±0,01 mm

Trasformazione molla:

Lavorazione CNC

Tipo materiale:

Lega di magnesio AZ31B (Mg-3Al-1Zn)

Industrie applicative:

Aerospaziale, automobilistico, medico, elettronico

Macchine per lavare:

Parti metalliche

Applicato:

Attrezzature industriali

Parti di tornitura:

Non standard

Articolo:

Parte di lavorazione di precisione CNC

Trattamento termico:

Disponibile su richiesta

Utilizzo finale:

OEM, ODM

Quantità minore:

1 pezzo

Evidenziare:

Alloggiamento motore AZ31B in magnesio

Mozzo del rotore con tolleranza ±0

01 mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

Imballaggio personalizzato

Tempi di consegna

5-8 giorni

Termini di pagamento

L/C,D/A,D/P,T/T

Capacità di alimentazione

Dal prototipo alla produzione di massa

Prodotti correlati

Contattaci

Sandy Xu

Contatta ora

Descrizione del prodotto

Custom Precision CNC Machined Magnesium AZ31B Motor Housing & Rotor Hub

Progettato appositamente per assemblaggi dinamici critici di peso, questo meccanico CNC su misuraMagnesio AZ31BIl carburatore del motore offre un rapporto rigidità/peso senza pari per veicoli aerei senza pilota (UAV), giunture robotiche ad alta accelerazione, sistemi gimbal,e hardware del gruppo motore elettrico.

Prodotto a partire da piastre di utensili e barre AZ31B lavorate utilizzando un multiaccio CNC e centri di fresatura simultanea a 5 assi, questo componente è dotato di lamine di ventilazione radiale,tasche di riduzione del peso con elevato rapporto di aspetto, e fori con cuscinetti di precisione tenuti a strette tolleranze geometriche fino a ± 0,005 mm (± 0,0002 pollici).

Il magnesio AZ31B è circa il 33% più leggero dell'alluminio aerospaziale 6061-T6 e il 77% più leggero dell'acciaio, offrendo una resistenza specifica superiore e un'eccezionale capacità di ammortizzazione delle vibrazioni meccaniche.Per garantire prestazioni affidabili in ambienti di rotazione ad alta velocità, ogni alloggiamento è sottoposto a lavorazione ad alta velocità (HSM) a più assi controllata con controlli di temperatura dei chip dedicati, eliminando lo stress residuo e la deformazione termica attraverso pareti strutturali ultra-sottili.

Specifiche tecniche

Parametro	Capacità standard / specifica	Nota di progettazione
Denominazione del materiale	Legata di magnesio AZ31B (Mg-3Al-1Zn)	Alta duttilità, ammortizzazione superiore, non magnetica
Metodo di lavorazione	Fresatura simultanea a più assi e a 5 assi	Scatene di raffreddamento radiali e dati di cuscinetto tagliati in un unico fissaggio
Tolleranze dimensionali	±0,010 mm standard; fino a ±0,005 mm critici	CMM verificata in conformità alla norma ISO 2768-m/f o ASME Y14.5
Concentricità e scarico	Entro ₹ 0,008 mm (0.0003 pollici)	Critico per l'equilibrio dinamico del motore ad alte rotazioni
Precisione del cuscinetto	Disponibilità ISO H6 / H7	Con apparecchiature per il controllo dell'aria per sedute a cuscinetti in miniatura ad alta precisione
Finitura superficiale (macchinata)	Ra 0,4 μm−Ra 0,8 μm (16−32 μin)	Finitura ultra-fine passa su date critiche
Opzioni di trattamento superficiale	Oxidazione elettrolitica del plasma (PEO/keronite), conversione chimica (Dow 7/17), cerakote	Fornisce elevata resistenza all'usura, isolamento dielettrico e protezione da spruzzo di sale
Ispezione della qualità	100% CMM, proiettore a profilo ottico, bilanciatore dinamico	Certificati di materiale (EN 10204 3.1) e relazione di ispezione completa

Confronto delle prestazioni dei materiali: magnesio AZ31B contro leghe strutturali

Quando si selezionano materiali per l'hardware rotazionale, la propulsione dei droni o la robotica portatile,La resistenza specifica (ratio resistenza/peso) e l'ammortizzazione naturale di frequenza determinano l'efficienza e la dissipazione termica:

Proprietà metrica / lega	Magnesio AZ31B	Alumini 6061-T6	Alumini 7075-T6
Densità (ρ)	10,78 g/cm3 (ultraleggero)	20,70 g/cm3	20,81 g/cm3
Forza di resa	150-200 MPa	276 MPa	503 MPa
Resistenza specifica (Sγ/ρ)	112 kN⋅m/kg	102 kN⋅m/kg	179 kN⋅m/kg
Capacità di ammortizzazione	Esclusivo (assorbe armoniche ad alte rotazioni)	Moderato	Basso
Capacità di lavorazione	Eccellente (forza di taglio più bassa)	Molto bene.	Eccellente.
Potenziale di riduzione di peso	Baseline (~33% più leggero di Al)	+51% più pesante	+57% più pesante
Caso d'uso primario	Motori di droni, cardini ottici, collegamenti robotici	Altri apparecchi per la produzione di energia elettrica	Strutture a forte tensione

I punti salienti della produzione e dell'ingegneria

Produzione integrata del mulino:I passaggi d'aria radiali esterni, i passaggi pilota di localizzazione e i modelli di fissaggio concentrici sono lavorati in operazioni unificate per ridurre al minimo gli errori cumulativi di deflusso tra le caratteristiche dinamiche e statiche.
Ammorbidimento delle vibrazioni:La struttura reticolare atomica del magnesio AZ31B assorbe vibrazioni meccaniche e risonanza acustica.proteggere i cuscinetti a sfera ad alta velocità da un guasto prematuro per fatica durante i cicli di accelerazione rapida.
Ingegneria della protezione contro la corrosione:Poiché il magnesio è galvanicamente attivo,Le parti sono preparate con trattamenti superficiali specializzati, come l'ossidazione elettrolitica plasmatica (PEO) o il Cerakote aerospaziale di alta qualità, per fornire un solido isolamento di barriera contro l'umidità., spruzzo di sale e accoppiamento galvanico con fissaggi in acciaio.
Sicurezza antincendio e disciplina degli attrezzi:E' stato lavorato secondo rigorosi protocolli antincendio utilizzando attrezzature speciali di carburo affilato.e refrigeranti a base di olio sintetici specializzati o inerti per la refrigerazione da esplosione per prevenire la micro-ignizione di magnesio fine.

Lista di controllo della verifica della produzione per le domande

Presentazione di modelli CAD 3D (. PASSO,.STP, o.IGES) e un disegno 2D di accompagnamento che evidenzia i diametri del foro del cuscinetto, le callaut di concentricità e i dati GD&T.
Specificare i requisiti per il rivestimento ambientale (come lavorato con olio anticorrosione, rivestimento di conversione chimica, PEO o ceramica a film sottile Cerakote esterna).
Identificare le specifiche dell'interfaccia hardware (ad esempio, fori di trasparenza per viti inossidabili, fori a filo che richiedono inserimenti di fili di filo/helicoil per prevenire la corrosione galvanica).
Descrivere le tappe di produzione: campioni pilota rapidi (1-10 pezzi) contro volumi di produzione in serie (100-10.000+ pezzi).
