Name: Cassa in alluminio CNC su misura con tolleranza ± 0,001 mm e tenuta di tenuta IP67/IP68 in alluminio di qualità aeronautica
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

Casa. > Prodotti > lavorare di precisione di CNC >

Cassa in alluminio CNC su misura con tolleranza ± 0,001 mm e tenuta di tenuta IP67/IP68 in alluminio di qualità aeronautica

Custodia in alluminio CNC con tolleranza ±0

001 mm

Alloggiamento in alluminio di grado aeronautico

Luogo di origine:

Cina

Marca:

JYH

Certificazione:

ISO9001,IATF1969

Numero di modello:

OEM/ODM

Contattaci

Chiedi un preventivo

Dettagli del prodotto

Tolleranza:

± 0,001 mm

Software:

CAD/CAM/CORELDRAW/PRO/E/UG/IGS/STP

Sistema QC:

Ispezione al 100% prima della spedizione

Dimensione:

Personalizzato

Tempi di consegna:

7-8 giorni

Applicazione:

Apparecchiature per l'automotive/medicina/stampa

Altri:

Disegni, foto e campioni sono i benvenuti

Rugosità:

Ra 0,8-1.6

Formati di file accettati:

PASSO, IGES, STL, DXF, DWG

Materiali:

AL6061

Processo:

CNC che macina e che gira

Numero di parte:

KT194

Imballaggio:

come requisito dei clienti

Trattamento superficiale:

Trattato termicamente

Elaborazione:

Tornito e lavorato

Evidenziare:

Custodia in alluminio CNC con tolleranza ±0

001 mm

Alloggiamento in alluminio di grado aeronautico

Termini di pagamento e di spedizione

Imballaggi particolari

Imballaggio personalizzato

Tempi di consegna

5-8 giorni

Termini di pagamento

L/C,D/A,D/P,T/T

Capacità di alimentazione

Prototipo alla produzione di massa

Prodotti correlati

Contattaci

Sandy Xu

Contatta ora

Descrizione del prodotto

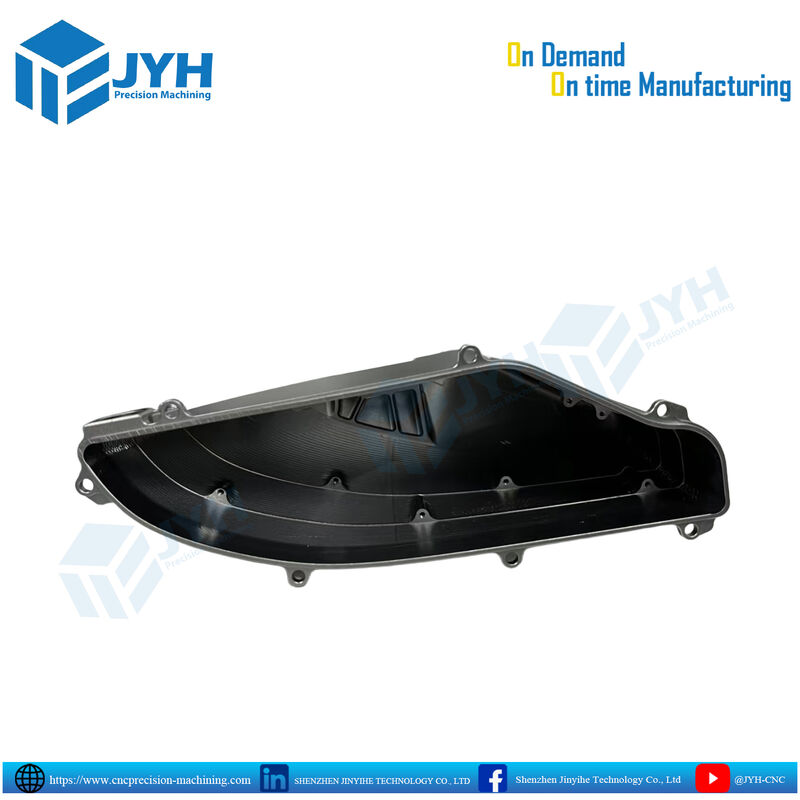

Produzione di involucri e alloggiamenti in alluminio CNC

Questo involucro in alluminio lavorato CNC personalizzato è progettato per ambienti difficili, ad alta vibrazione e termicamente esigenti nei settori automobilistico, robotico, aerospaziale ed elettronico di potenza. Caratterizzato da fresatura di precisione multi-asse, nervature di irrigidimento strutturale integrate, perni di montaggio perimetrali alesati di precisione e un canale continuo per guarnizioni, questo componente offre rigidità strutturale mantenendo un fattore di forma leggero.

Lavorato da un blocco monolitico di alluminio di grado aeronautico (AL6061-T6 / AL7075-T6), elimina la porosità, le micro-crepe e i difetti strutturali comuni negli involucri pressofusi. La tasca interna è fresata con percorsi utensile ottimizzati per fornire spazio per leveraggi meccanici interni o assemblaggi PCB sensibili, mentre le nervature interne integrate smorzano la risonanza e migliorano la dissipazione del calore.

Finito con un rivestimento anodizzato nero di grado industriale Tipo II/Tipo III, questo alloggiamento offre elevata resistenza alla corrosione, isolamento dielettrico e protezione dall'usura, soddisfacendo rigorosi requisiti di schermatura EMI/EMC e di involucro con grado IP.

Caratteristiche ingegneristiche chiave e punti salienti strutturali

Costruzione monolitica da blocco: Fresato da un blocco solido di alluminio per la massima resistenza strutturale, zero permeabilità ai fluidi e conducibilità termica superiore rispetto alle alternative fuse.
Canale per guarnizione perimetrale: Scanalatura per O-ring/elastomero profilata CNC lungo il bordo della flangia garantisce una tenuta a prova di infiltrazioni (conformità fino a IP67/IP68 se abbinato a guarnizioni elastiche conformi).
Perni di fissaggio di precisione multipunto: Tasselli di montaggio alesati, svasati e filettati sulla periferia garantiscono una pressione di serraggio uniforme e prevengono la deformazione dell'alloggiamento sotto carichi dinamici.
Nervature di irrigidimento integrate: Le nervature strutturali interne forniscono rigidità torsionale e resistono a elevate sollecitazioni meccaniche, riducendo al minimo il peso complessivo del componente.
Resistenza alla corrosione e all'usura: Finitura anodizzata solforica/dura preserva le tolleranze dimensionali critiche proteggendo al contempo dall'esposizione chimica, dallo sporco stradale e dagli spruzzi di sale.
Tolleranze di produzione strette: Tolleranze lineari mantenute fino a ±0.010 mm (tolleranze critiche di alesaggio e datum mantenute a ±0.005 mm).

Specifiche tecniche

Parametro	Specifiche
Processo di produzione	Fresatura CNC ad alta velocità a 3 assi / 4 assi / 5 assi
Materiali standard	Alluminio 6061-T6, 6082-T6, 7075-T6, 5083 (opzioni di lega disponibili su richiesta)
Tolleranze standard	ISO 2768-mK / Generale: ±0.010 mm (±0.0004 in); Caratteristiche critiche: fino a ±0.005 mm
Trattamento superficiale	Sabbiatura (Ra 1.6-3.2 μm) + Anodizzazione Tipo II (Colore) o Tipo III (Dura, MIL-A-8625)
Colore standard	Nero opaco (colori RAL/Pantone personalizzati disponibili)
Capacità di tenuta	Scanalatura per O-ring / guarnizione elastica lavorata di precisione per assemblaggi IP65-IP68
Standard filettatura	Metrico (M2-M12, supportati inserti filettati/Helicoil), UNC/UNF
Controllo qualità	Ispezione 3D CMM, proiettore ottico, tester di rugosità superficiale, report FAI / CoC completi

Confronto di produzione: blocco lavorato CNC vs. pressofusione

Caratteristica / Criterio	Blocco monolitico lavorato CNC	Pressofusione ad alta pressione (HPDC)
Costi di attrezzaggio e setup	Costo di attrezzaggio iniziale zero; setup digitale rapido tramite CAM.Costo elevato di attrezzaggio e stampi iniziali ($5.000-$30.000+).	Tempi di consegna
Da 3 a 7 giorni lavorativi	per prototipi e lotti su richiesta.Da 6 a 10 settimane per progettazione, taglio e qualifica stampi.	Integrità strutturale
Zero porosità	, struttura a grana uniforme, massima resistenza alla trazione.Rischio di micro-porosità, sacche di gas e punti di rottura fragili.	Tolleranza dimensionale
Ultra-stretta (±0.005 mm a ±0.020 mm)	su tutte le caratteristiche.Moderata (±0.05 mm a ±0.15 mm); necessaria lavorazione secondaria.	Flessibilità di progettazione
Iterazione istantanea	; facile modifica dei modelli CAD 3D.Costo proibitivo e lento da modificare una volta che lo stampo in acciaio è indurito.	Qualità finitura superficiale
Alta consistenza; ideale per anodizzazione estetica e dura.	Spesso richiede sabbiatura; l'anodizzazione mostra spesso tonalità/striature non uniformi.	Ideale per
Prototipazione, produzione a basso-medio volume, parti critiche.	Produzione ad altissimo volume (>10.000 pezzi) con tolleranze rilassate.	Applicazioni industriali

Automotive e Powertrain:

Coperchi coppa motore, protezioni cinghie, alloggiamenti ECU/inverter, involucri accesso cambio, coperchi coppa olio.Automazione industriale e robotica:
Coperchi attuatori, alloggiamenti servomotori, tappi giunti robotici, scatole di controllo con grado di protezione.Elettronica di potenza ed energia:
Coperchi dissipatori per gestione termica, chassis unità di distribuzione dell'alimentazione (PDU), custodie sistemi di gestione batterie (BMS).Droni e aerospaziale:
Scatole di protezione meccanica leggere, alloggiamenti vani avionici, alloggiamenti motori gimbal.Supporto ingegneristico per garanzia di qualità e DFM

Ogni involucro viene sottoposto a un'accurata verifica di qualità prima della spedizione:

Revisione di progettazione per la producibilità (DFM):

Revisione ingegneristica completa prima della generazione dei percorsi utensile per eliminare il chatter dell'utensile nelle tasche profonde, ottimizzare i raggi degli angoli interni e ridurre i tempi ciclo.Ispezione del primo articolo (FAI):
Datum critici, profondità delle tasche e schemi di fissaggio vengono verificati rispetto ai disegni 2D utilizzando macchine di misura a coordinate (CMM) ad alta precisione.Controllo filettature e tolleranze:
Test filettature al 100% con calibri a tampone filettati GO/NO-GO calibrati.Verifica rivestimento superficiale:
Ispezione spessore rivestimento (metodo a correnti parassite) e test di adesione a reticolo incrociato per garantire la conformità agli standard MIL-A-8625.Pronto a produrre il tuo alloggiamento in alluminio personalizzato?

Carica i tuoi file CAD 3D (STEP, IGES o SLDPRT) e disegni ingegneristici 2D per ricevere un'analisi DFM e un preventivo entro 24 ore.
