Custodia in alluminio lavorato a CNC | Alloggiamento anodizzato nero
Alloggiamento in alluminio lavorato CNC personalizzato con finitura anodizzata nera
Lavorazione CNC di precisione | Custodia in alluminio personalizzata | Finitura anodizzata nera | Dal prototipo alla produzione

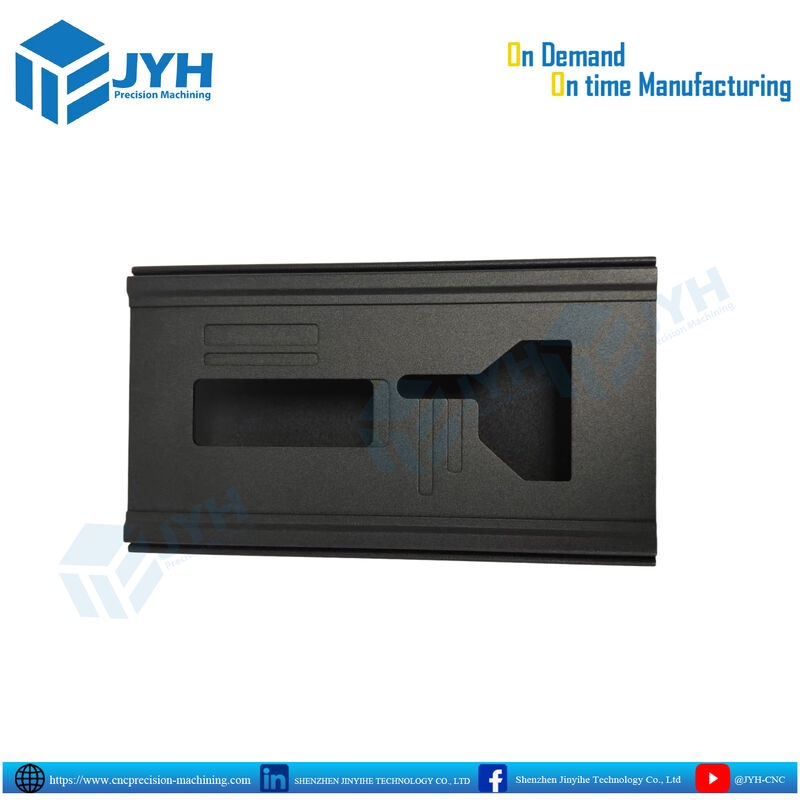

Questa usanzaAlloggiamento in alluminio lavorato a CNCè realizzato in alluminio utilizzando la fresatura CNC di precisione per creare profili esterni complessi, tasche incassate, aperture, caratteristiche di montaggio e cavità interne.
Il componente è rifinito con atrattamento superficiale anodizzato nero, fornendo un aspetto pulito e professionale migliorando al tempo stesso la protezione della superficie e la resistenza alla corrosione. L'anodizzazione nera è comunemente utilizzata su componenti in alluminio lavorati a CNC dove sia le prestazioni funzionali che l'aspetto visivo sono importanti.
L'alloggiamento mostrato è un esempio della capacità di produzione di JYH Precision Machiningcustodie complesse in alluminio e alloggiamenti meccanici direttamente da disegni del cliente, modelli CAD 3D o specifiche tecniche.
Se avete bisogno di un singolo prototipo, di un piccolo lotto di produzione o di una produzione ripetuta, i requisiti di geometria, materiale, tolleranza, finitura superficiale e ispezione possono essere personalizzati in base alla vostra applicazione.
Panoramica del prodotto
Un alloggiamento in alluminio lavorato a CNC viene spesso utilizzato per proteggere, supportare o integrare componenti interni mantenendo interfacce precise con altri gruppi meccanici o elettronici.
A differenza delle custodie in lamiera fabbricata, una custodia lavorata a CNC può essere prodotta da materiale di alluminio solido con tasche, gradini, fessure, fori filettati, superfici di montaggio e altre geometrie complesse lavorate con precisione.
Ciò rende la lavorazione CNC particolarmente adatta per applicazioni in cuiprecisione dimensionale, rigidità strutturale, aspetto e ripetibilitàsono importanti.
Caratteristiche principali del prodotto
- Costruzione in alluminio lavorato CNC di precisione
- Tasche complesse e caratteristiche incassate
- Aperture personalizzate e interfacce di montaggio
- Superfici di accoppiamento lavorate con precisione
- Finitura superficiale anodizzata nera
- Dimensioni personalizzate secondo i disegni del cliente
- Adatto per prototipi e quantità di produzione
- Possibilità di lavorazione CNC multiasse
- Opzioni di finitura superficiale personalizzata
- Possibilità di controllo dimensionale
- Produzione basata su CAD/CAM
- Revisione DFM disponibile prima della produzione
Specifiche tecniche
| Specifica |
Descrizione |
| Tipo di prodotto |
Alloggiamento/involucro in alluminio lavorato a CNC |
| Processo di produzione |
Fresatura CNC |
| Materiale |
Lega di alluminio secondo le esigenze del cliente |
| Tipiche opzioni in alluminio |
6061-T6, 6063, 6082-T6, 7075-T6 e altre leghe |
| Finitura superficiale |
Anodizzazione nera |
| Tipo di anodizzazione |
Tipo II o Tipo III disponibili a seconda dell'applicazione |
| Capacità di lavorazione |
Lavorazione CNC a 3 assi, 4 assi e 5 assi |
| Geometria |
Tasche, asole, cavità, fori e profili personalizzati |
| Tolleranza |
Secondo il disegno del cliente e i requisiti di funzionalità |
| Ispezione |
Ispezione dimensionale/ispezione CMM disponibile |
| Volume di produzione |
Prototipo, volume ridotto e produzione |
| Formati CAD |
STEP, STP, IGES, IGS, DWG, DXF e altri formati comuni |
| Personalizzazione |
Completamente personalizzato |
| Preventivo |
In base al disegno, al materiale, alla finitura, alla quantità e ai requisiti |
Importante:Il materiale effettivo, la tolleranza e le specifiche di anodizzazione devono essere confermati dal disegno del cliente prima del preventivo o della produzione.
Lavorazione CNC di precisione per alloggiamenti complessi in alluminio
La geometria di questo alloggiamento contiene molteplici caratteristiche di lavorazione che richiedono un accesso controllato all'utensile e un'attenta tenuta del pezzo.
A seconda del progetto, la fresatura CNC può essere utilizzata per produrre:
- Tasche profonde incassate
- Cavità interne
- Superfici a gradini
- Interfacce di montaggio
- Aperture di precisione
- Fori filettati
- Svasatori
- Svasatori
- Individuazione delle funzionalità
- Superfici di accoppiamento piane
- Profili esterni
- Interfacce meccaniche personalizzate
Per le geometrie complesse, la lavorazione CNC multiasse può ridurre il numero di configurazioni richieste e aiutare a mantenere le relazioni di posizione tra le diverse caratteristiche.
JYH può esaminare il modello CAD e il disegno del cliente prima della produzione per identificare potenziali sfide di lavorazione, problemi di tolleranza, limitazioni di accesso agli strumenti e considerazioni sulla finitura.
Finitura superficiale in alluminio anodizzato nero
La finitura nera mostrata su questo alloggiamento è prodotta attraversoanodizzazione dell'alluminio.
L'anodizzazione crea uno strato di ossido di alluminio sulla superficie invece di applicare semplicemente la vernice convenzionale. L'anodizzazione di Tipo II è comunemente selezionata per l'aspetto e la protezione generale della superficie, mentre l'anodizzazione dura di Tipo III è generalmente selezionata quando sono richieste una maggiore resistenza all'usura e una superficie più dura.
Opzioni di anodizzazione nera
| Caratteristica |
Anodizzazione nera di tipo II |
Anodizzazione dura nera di tipo III |
| Scopo primario |
Aspetto e protezione generale |
Resistenza all'usura e all'abrasione |
| Aspetto |
Tipicamente più liscio/decorativo |
Tipicamente più duro, più opaco |
| Protezione della superficie |
Bene |
Più alto |
| Resistenza all'usura |
Moderare |
Alto |
| Considerazione dimensionale |
Spessore del rivestimento inferiore |
Maggiore spessore del rivestimento |
| Applicazioni tipiche |
Alloggiamenti, elettronica, prodotti di consumo |
Parti meccaniche soggette ad usura, componenti industriali |
| Colore |
Nero disponibile |
Nero disponibile |
Per i componenti di precisione, il processo di anodizzazione dovrebbe essere preso in considerazione durante la lavorazione perché lo strato anodizzato influisce sulle dimensioni finite. Fori, filettature, fori e superfici di accoppiamento critici possono richiedere un'adeguata compensazione dimensionale prima della finitura.
Materiali in alluminio disponibili
La lega di alluminio esatta può essere selezionata in base ai requisiti dell'applicazione.
Alluminio 6061-T6
Una scelta popolare per gli alloggiamenti lavorati a CNC grazie alla sua buona lavorabilità, al rapporto resistenza/peso e all'idoneità all'anodizzazione.
Alluminio 6082-T6
Adatto per componenti strutturali e industriali dove sono richieste buone prestazioni meccaniche e lavorabilità.
Alluminio 7075-T6
Utilizzato dove è richiesta una resistenza maggiore. Tuttavia, durante la selezione del materiale è necessario considerare i requisiti di anodizzazione estetica poiché la composizione della lega può influenzare l'aspetto anodizzato.
Altri materiali
A seconda del progetto, JYH può anche valutare:
- alluminio 6063
- 2024 alluminio
- Acciaio inossidabile
- Ottone
- Rame
- Titanio
- Ingegneria delle materie plastiche
- Altri materiali specificati dal cliente
Produzione di alloggiamenti in alluminio CNC personalizzati
Questo prodotto ènon un contenitore standard standard.
L'alloggiamento può essere prodotto secondo il vostro:
- Disegno tecnico 2D
- Modello CAD 3D
- File PASSO
- dossier IGES
- Disegno DXF/DWG
- Campione prototipo
- Specifica tecnica
Dimensioni, spessore della parete, fori, tasche, punti di montaggio, filettature, finitura superficiale e altre caratteristiche possono essere personalizzate per la tua applicazione.
Ciò rende la lavorazione CNC adatta alle aziende che sviluppano nuovi prodotti in cui le custodie standard in alluminio non sono in grado di fornire la geometria o la precisione dimensionale richieste.
Applicazioni
Gli alloggiamenti personalizzati in alluminio lavorato a CNC possono essere utilizzati in molti settori e categorie di prodotti, tra cui:
Elettronica e apparecchiature elettriche
- Custodie per dispositivi elettronici
- Apparecchiature di controllo
- Alloggiamenti dei sensori
- Custodie per strumenti
- Alloggiamenti dei connettori
- Assemblaggi elettronici
Robotica e automazione
- Componenti del robot
- Alloggiamenti per il controllo del movimento
- Supporti per sensori
- Apparecchiature per l'automazione
- Interfacce meccaniche
Attrezzature industriali
- Componenti della macchina
- Alloggiamenti per apparecchiature
- Strumentazione
- Controllori industriali
- Assemblaggi meccanici personalizzati
UAV e hardware avanzato
- Custodie per l'elettronica
- Componenti strutturali
- Coperture per attrezzature
- Assemblaggi meccanici di precisione
Prodotti di consumo
- Prodotti elettronici di alta qualità
- Dispositivi intelligenti
- Attrezzatura portatile
- Custodie per prodotti personalizzati
Prototipo e ricerca e sviluppo
- Prototipi ingegneristici
- Prototipi funzionali
- Sviluppo del prodotto
- Apparecchiature di prova
- Produzione pilota
Processo di lavorazione CNC
Un tipico flusso di lavoro di produzione per un alloggiamento in alluminio personalizzato include:
1. Revisione ingegneristica
I nostri ingegneri esaminano il disegno 2D e/o il modello CAD 3D per comprendere materiale, tolleranze, geometria, finitura superficiale e requisiti funzionali.
2. Analisi DFM
Il progetto viene rivisto per quanto riguarda l'accessibilità dell'utensile, lo spessore della parete, gli angoli interni, le cavità profonde, la tenuta del pezzo e la sequenza di lavorazione.
3. Preparazione del materiale
La lega di alluminio specificata viene acquistata e preparata per la lavorazione CNC.
4. Fresatura CNC
L'alloggiamento è lavorato utilizzando l'apposito processo di fresatura CNC. I componenti complessi possono richiedere più configurazioni o lavorazioni multiasse.
5. Sbavatura e preparazione della superficie
Spigoli vivi, bave e residui di lavorazione vengono rimossi prima della finitura superficiale.
6. Finitura superficiale
Il componente può ricevere anodizzazione nera o un altro trattamento superficiale specificato.
7. Controllo dimensionale
Dimensioni critiche e caratteristiche funzionali vengono verificate in base alle esigenze del cliente.
8. Controllo qualità finale
I componenti finiti vengono controllati visivamente e dimensionalmente prima dell'imballaggio e della spedizione.
Perché scegliere la lavorazione CNC per gli alloggiamenti in alluminio?
| Metodo di produzione |
Geometria complessa |
Precisione |
Adatto ai prototipi |
Finitura superficiale |
Personalizzazione |
| Lavorazione CNC |
Eccellente |
Eccellente |
Eccellente |
Eccellente |
Eccellente |
| Lamiera |
Moderare |
Bene |
Bene |
Bene |
Bene |
| Pressofusione |
Bene |
Bene |
Basso |
Eccellente |
Moderare |
| Stampaggio ad iniezione |
Eccellente |
Eccellente |
Basso |
Eccellente |
Moderare |
| Stampa 3D |
Eccellente |
Moderare |
Eccellente |
Moderare |
Eccellente |
Per le applicazioni ingegneristiche e a basso volume, la lavorazione CNC può eliminare la necessità di attrezzature di produzione dedicate e consente di implementare modifiche alla progettazione in tempi relativamente brevi.
Per volumi di produzione più elevati, JYH può anche valutare processi di produzione alternativi comepressofusione, stampaggio a iniezione o fabbricazione di lamieredove appropriato.
Controllo qualità
Per gli alloggiamenti in alluminio lavorati a CNC di precisione, il controllo dimensionale è particolarmente importante attorno alle superfici di accoppiamento, alle interfacce di montaggio, ai fori, alle filettature e alle cavità interne.
A seconda dei requisiti del progetto, l’ispezione può includere:
- Controllo dimensionale
- Misurazione CMM
- Ispezione delle dimensioni critiche
- Ispezione del filo
- Ispezione visiva
- Ispezione della finitura superficiale
- Ispezione dell'aspetto dell'anodizzazione
- Ispezione del primo articolo (FAI)
- Certificato di conformità (CoC)
- Rapporti di ispezione
I requisiti di ispezione possono essere definiti in base al disegno e alle specifiche di qualità del cliente.
Dal prototipo alla produzione
JYH Precision Machining supporta progetti di produzione personalizzati dasviluppo del prototipo attraverso la produzione.
Prototipo
Adatto per:
- Sviluppo di nuovi prodotti
- Convalida ingegneristica
- Test di idoneità e funzionalità
- Verifica del progetto
- Progetti di ricerca e sviluppo
Produzione a basso volume
Adatto per:
- Produzione pilota
- Lancio del prodotto
- Attrezzature per piccoli lotti
- Macchinari specializzati
- Hardware di avvio
Produzione manifatturiera
Per i prodotti consolidati, i processi di produzione possono essere ottimizzati per ripetibilità, qualità ed efficienza produttiva.
Questo approccio dal prototipo alla produzione consente ai clienti di mantenere la continuità mentre il loro prodotto passa dallo sviluppo tecnico alla produzione.
Di cosa abbiamo bisogno per richiedere un preventivo per la tua custodia in alluminio CNC
Per fornire un preventivo accurato, inviare:
- Modello CAD 3D-- Preferibile STEP/STP
- Disegno tecnico 2D--PDF
- Specifica del materiale
- Requisito di finitura superficiale
- Quantità richiesta
- Tolleranze critiche
- Requisiti di ispezione
- Programma di consegna target, se applicabile
Esempio di richiesta di offerta
Parte:Alloggiamento in alluminio lavorato a CNC
Materiale:6061-T6
Fine:Anodizzazione nera
Quantità:100 pezzi
Disegno:PDF + PASSO
Ispezione:Controllo dimensionale
Applicazione:Custodia per elettronica industriale
Invia i tuoi disegni e il nostro team di ingegneri potrà esaminare il progetto e fornirloFeedback DFM e preventivo di produzione.
Opzioni di personalizzazione
L'alloggiamento può essere personalizzato in base all'applicazione, includendo:
Materiale
- 6061-T6
- 6082-T6
- 7075-T6
- 6063
- Altre leghe di alluminio
Finitura superficiale
- Anodizzazione nera
- Anodizzazione chiara
- Anodizzazione rossa
- Anodizzazione blu
- Anodizzazione dura di tipo III
- Sabbiatura
- Spazzolatura
- Lucidatura
- Verniciatura a polvere
- Marcatura/incisione laser
Lavorazione
- Fresatura CNC a 3 assi
- Lavorazione CNC a 4 assi
- Lavorazione CNC a 5 assi
- Tornitura CNC ove applicabile
Operazioni aggiuntive
- Filettatura
- Perforazione
- Alesatura
- Toccando
- Sbavatura
- Assemblea
- Marcatura laser
- Ispezione personalizzata
Domande frequenti
Cos'è un alloggiamento in alluminio lavorato a CNC?
Un alloggiamento in alluminio lavorato a CNC è un involucro meccanico di precisione realizzato in alluminio utilizzando fresatrici controllate da computer. Può contenere tasche, cavità, fori, filettature, interfacce di montaggio e altre funzionalità personalizzate.
Potete produrre questo alloggiamento secondo il nostro disegno?
SÌ. L'alloggiamento può essere personalizzato secondo le vostreDisegno tecnico 2D e modello CAD 3D.
Quale alluminio è il migliore per gli alloggiamenti CNC?
6061-T6 è una scelta comune per gli alloggiamenti in alluminio lavorati a CNC per scopi generici perché offre un'utile combinazione di lavorabilità, proprietà meccaniche e idoneità all'anodizzazione. La lega appropriata dipende in ultima analisi dai requisiti meccanici, ambientali ed estetici dell'applicazione.
Potete realizzare custodie in alluminio anodizzato nero?
SÌ. L'anodizzazione nera può essere specificata come Tipo II o Tipo III a seconda dell'aspetto, della durata e dei requisiti dimensionali richiesti.
Potete realizzare prototipi?
SÌ. La lavorazione CNC è particolarmente adatta ai prototipi perché le parti possono essere prodotte direttamente dai dati CAD senza richiedere stampi a iniezione dedicati o attrezzature per pressofusione.
Potete produrre piccoli lotti?
SÌ. La lavorazione CNC può essere utilizzata per prototipi, produzione in piccoli volumi e programmi di produzione più ampi.
Fornite rapporti di ispezione?
La documentazione di ispezione può essere fornita in base ai requisiti del progetto, inclusa l'ispezione dimensionale e la misurazione CMM ove richiesto.
Quali file sono necessari per il preventivo?
UNModello 3D STEP/IGES e disegno 2D PDFsono raccomandati. Dovrebbero essere forniti anche i requisiti relativi alla quantità e alla finitura superficiale.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
