Name: Alloggiamento strutturale meccanizzato CNC a 5 assi su misura con tolleranza ±0,01 mm e punti di montaggio multi-lug
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: OEM/ODM
Price: 60.00 USD
Availability: InStock

Casa. > prodotti > lavorare di precisione di CNC >

Alloggiamento strutturale meccanizzato CNC a 5 assi su misura con tolleranza ±0,01 mm e punti di montaggio multi-lug

Alloggiamento del telaio strutturale con fresatura CNC a 5 assi

Custodia lavorata a CNC con tolleranza ±0

01 mm

Luogo di origine:

Cina

Marca:

JYH

Certificazione:

ISO9001,IATF1969

Numero di modello:

OEM/ODM

Contattaci

Chiedi un preventivo

Alloggiamento strutturale meccanizzato CNC a 5 assi su misura con tolleranza ±0,01 mm e punti di montaggio multi-lug

Dettagli del prodotto

Processo di produzione:

Fresatura CNC a 5 assi, alesatura di precisione, foratura, maschiatura

Materiali disponibili:

Alluminio: AL6061-T6, AL7075-T6, AL5082 Acciaio inossidabile: SS304, SS316L, 17-4PH Acciaio legato:

Tolleranze di lavorazione:

Norma: ±0,01 mm

Rugosità superficiale:

Come lavorato Ra 1,6 µm (disponibile finitura fine Ra 0,8 µm / Ra 0,4 µm)

Opzioni di finitura superficiale:

Anodizzazione (Tipo II/Rivestimento duro Tipo III), Sabbiatura, Passivazione, Verniciatura a polvere

Controllo qualità:

Ispezione CMM, scansione ottica 3D, set di calibri per perni, calibri per filettatura, rapporti sui

Volume di produzione:

Prototipazione rapida (1–10 pezzi), volumi ridotti (100–1.000 pezzi), produzione di massa (oltre 10.

Evidenziare:

Alloggiamento del telaio strutturale con fresatura CNC a 5 assi

Custodia lavorata a CNC con tolleranza ±0

01 mm

Termini di pagamento e di spedizione

Quantità di ordine minimo

Imballaggi particolari

Imballaggio personalizzato

Tempi di consegna

5-8 giorni

Capacità di alimentazione

Prototipo alla produzione di massa

Prodotti correlati

Contattaci

Sandy Xu

Contatta ora

Descrizione del prodotto

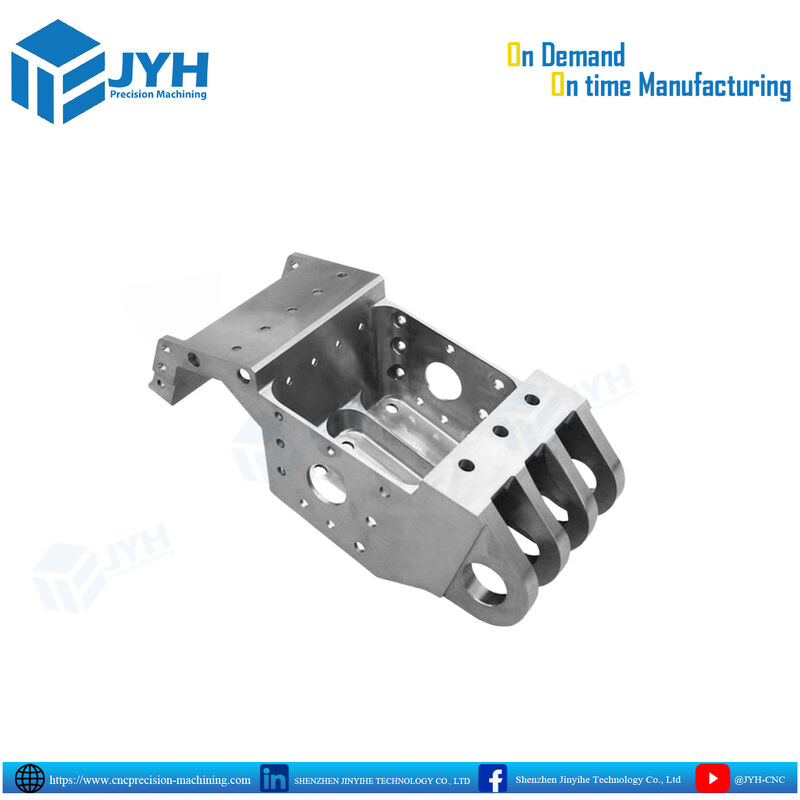

Cassa strutturale meccanizzata CNC a 5 assi su misura

In JYH Precision Machining, progettiamo alloggiamenti strutturali ad alta complessità e resistenti, su misura per applicazioni di alta affidabilità in aerospaziale, robotica, automotive,settore dell'automazione industriale.

Questa customisata custodia strutturale con lavorazione CNC è dotata di fresatura a tasca multiasse, allineamento preciso del foro, flange di montaggio laterali e punti di montaggio multi-lug.Fabbricato su centri di lavorazione CNC avanzati a 5 assi, questo componente garantisce tolleranze dimensionali strette, coplanarità eccezionale e integrità strutturale sotto sollecitazioni dinamiche.

Specifiche tecniche e capacità di produzione

Parametro di specifica	Dettagli e capacità
Processo di produzione	Fresatura CNC a 5 assi, perforazione di precisione, perforazione, tappatura
Materiali disponibili	Alumini:Altre informazioni: Acciaio inossidabile:SS304, SS316L, 17-4PH Acciaio legato:4140, 4340, acciaio al carbonio Specialità:Titanio di grado 5, ottone, rame
Tolleranze di lavorazione	Norma: ±0,01 mm
Roughness superficiale	Come lavorato Ra 1,6 μm (disponibile finitura fine Ra 0,8 μm / Ra 0,4 μm)
Opzioni di finitura superficiale	Anodizzazione (Tipo II / Hardcoat Tipo III), spargimento di perline, passivazione, rivestimento in polvere, placcaggio al nichel senza elettro
Controllo della qualità	Ispezione CMM, scansione ottica 3D, set di indicatori di pin, indicatori di filo, rapporti di prova dei materiali (MTR)
Volume di produzione	Rapid Prototyping (1 ‰ 10 pcs), Low-Volume (100 ‰ 1.000 pcs), Produzione di massa (10.000+ pcs)

Principali caratteristiche e vantaggi dell'ingegneria

Geometria complessa tramite lavorazione a 5 assi:L'elaborazione a singola impostazione elimina gli errori di indicizzazione, garantendo la concentricità su tutti i fori laterali e assiali.

Rapporto ottimizzato tra forza e peso:La fresatura a tasca profonda riduce la massa dei componenti mantenendo l'integrità strutturale rigida per la distribuzione di carichi pesanti.

Allineamento di precisione del foraggio:I fori a parete laterale in linea sono finiti con precisione a livello di micron per supportare l'inserimento liscio dell'albero, l'alloggiamento del cuscinetto o il posizionamento della cerniera.

Stretta garanzia della qualità:Ogni lotto è sottoposto a controlli dimensionali CMM completi, verifica della composizione del materiale e analisi della rugosità superficiale per soddisfare gli standard ISO.

Confronto: lavorazioni a 3 assi contro 5 assi per alloggiamenti complessi

Caratteristica / Beneficio	Meccanica standard a tre assi	JYH 5 assi di lavorazione CNC di precisione
Operazioni di installazione	Requisiti di configurazione multipla (rischio di errori di impilazione)	Impostazione singolaper l'elaborazione meccanica di caratteristiche multiangolari
Tolleranza sotto diversi angoli	Moderato (±0,02 mm a ±0,05 mm)	Ultra stretta (± 0,005 mm a ± 0,01 mm)
Velocità di produzione	Rallentamento dovuto al riposizionamento dell'apparecchio	Tempo di consegna rapido con impostazioni di cambio rapido SMED
Accesso a funzionalità complesse	Capacità angolare limitata	Accesso illimitato a fori angolari e sotterranei

Applicazioni mirate

Robotica e automazione:Casse per il montaggio di servomotori, cornici per gli effettivi terminali, alloggiamenti per articolazioni dei bracci robotici
Aerospaziale e Difesa:Strutture di supporto, involucri per l'avionica, cornici per il montaggio dei sensori
Apparecchiature industriali:Altri apparecchi per la trasmissione di energia elettrica
Automotive & EV:Sottofabbricati del sistema di propulsione, blocchi di montaggio della sospensione, supporti di prova ad elevato stress

Perché scegliere la lavorazione di precisione JYH?

Produzione su richiesta e in tempo utile:Programmazione agile basata su pratiche di produzione snella (SMED) per ridurre al minimo i tempi di consegna
Supporto DFM:Progettazione gratuita per la fabbricabilità feedback da ingegneri meccanici senior prima della produzione
Soluzioni complete:Rapporti di ispezione delle materie prime, lavorazione di precisione, post-trattamento, assemblaggio e CMM forniti con ogni ordine

Pronti a dare vita ai vostri progetti di ingegneria?
Contatta il nostro team di ingegneri oggi con i tuoi file CAD 2D / 3D (STEP, IGES, DWG) per un preventivo rapido e un'analisi DFM gratuita!
