Name: Supporto di supporto in alluminio stampato CNC su misura con foratura a fianco e fori di montaggio di precisione
Brand: Shenzhen Jinyihe Technology Co., Ltd.
SKU: Supporto completo OEM/ODM
Price: 105.00 USD
Availability: InStock

Casa. > prodotti > Lavorare di CNC del volume basso >

Supporto di supporto in alluminio stampato CNC su misura con foratura a fianco e fori di montaggio di precisione

Luogo di origine:

Cina

Marca:

JYH

Certificazione:

ISO 9001,IATF1969

Numero di modello:

Supporto completo OEM/ODM

Documento:

JYH-Precision-Machining.pdf

Contattaci

Chiedi un preventivo

Supporto di supporto in alluminio stampato CNC su misura con foratura a fianco e fori di montaggio di precisione

Dettagli del prodotto

Tipo di prodotto:

Staffa di supporto personalizzata lavorata a CNC/componente di montaggio flangiato

Opzioni materiali:

Alluminio, acciaio inossidabile, acciaio al carbonio, ottone, rame, titanio, tecnopolimeri

Processo di produzione:

Fresatura CNC, tornitura CNC, alesatura, foratura, maschiatura, smussatura, finitura superficiale

Fine:

Finitura liscia lavorata, anodizzazione, lucidatura, sabbiatura, placcatura, verniciatura a polvere

Struttura:

Base cilindrica con testa circolare flangiata integrata

Progettazione del montaggio:

Fori multipli per bulloni di precisione attorno al foro principale

Riduzione del peso:

Apertura a fessura ovale per una struttura più leggera e uno spazio funzionale

Personalizzazione:

È possibile personalizzare dimensioni, materiale, tolleranza, finitura superficiale, schema dei fori

Applicazione:

Macchinari, robotica, automazione, automotive, aerospaziale, attrezzature industriali

Tipologia di produzione:

Prototipo, produzione in piccoli volumi e produzione di massa disponibili

Termini di pagamento e di spedizione

Quantità di ordine minimo

Prezzo

Competitive

Imballaggi particolari

Imballaggio personalizzato

Tempi di consegna

5-8 giorni

Capacità di alimentazione

Prototipo per volumi elevati

Prodotti correlati

Contattaci

Contatta ora

Descrizione del prodotto

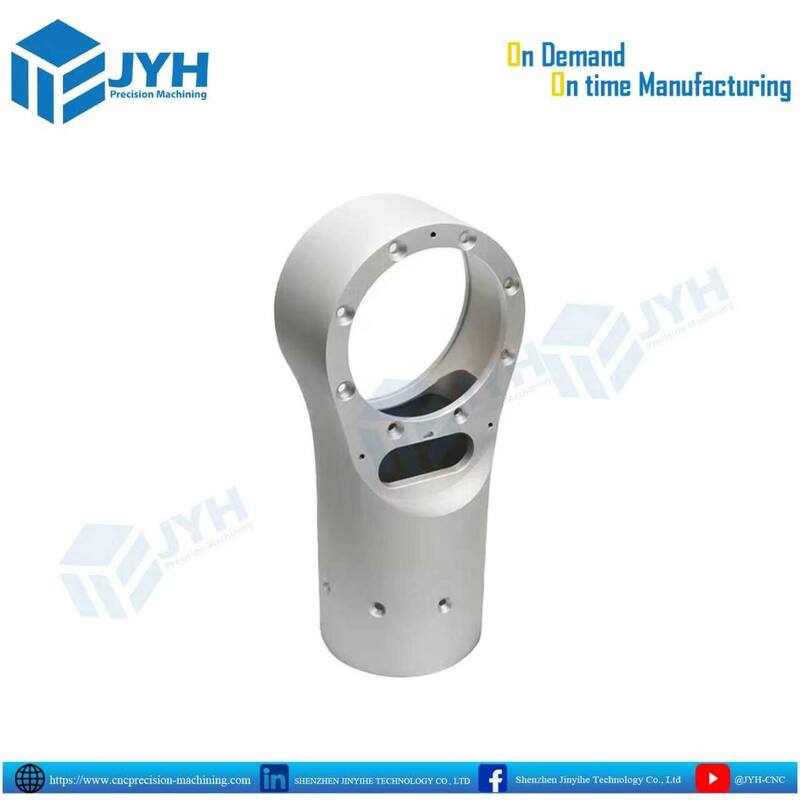

Staffa di supporto in alluminio personalizzata lavorata a CNC con foro flangiato e fori di montaggio di precisione

Panoramica del prodotto

Questo componente metallico di precisione personalizzato lavorato a CNC è progettato per applicazioni industriali, meccaniche, di automazione e di ingegneria in cui precisione, resistenza e assemblaggio affidabile sono essenziali. La parte presenta un corpo inferiore cilindrico, una struttura di supporto superiore integrata, un ampio foro di montaggio flangiato circolare, molteplici fori di montaggio realizzati con precisione e un'apertura a fessura leggera.

Prodotto utilizzando processi avanzati di fresatura, tornitura, foratura, alesatura e finitura CNC, questo componente funge da staffa di supporto ideale, alloggiamento del cuscinetto, supporto motore, supporto albero, connettore del braccio robotico, dispositivo di macchinario o parte di montaggio strutturale.

La finitura liscia color argento, i bordi smussati puliti e il posizionamento accurato dei fori dimostrano l'idoneità del pezzo per applicazioni impegnative che richiedono precisione dimensionale e qualità della superficie.

Caratteristiche principali

Caratteristica	Descrizione
Tipo di prodotto	Staffa di supporto personalizzata lavorata a CNC/componente di montaggio flangiato
Opzioni materiali	Alluminio, acciaio inossidabile, acciaio al carbonio, ottone, rame, titanio e tecnopolimeri
Processo di produzione	Fresatura CNC, tornitura CNC, alesatura, foratura, maschiatura, smussatura, finitura superficiale
Fine	Sono disponibili finiture lisce lavorate, anodizzazione, lucidatura, sabbiatura, placcatura e verniciatura a polvere
Struttura	Base cilindrica con testa circolare flangiata integrata
Progettazione del montaggio	Fori multipli per bulloni di precisione attorno al foro principale
Riduzione del peso	Apertura a fessura ovale per una struttura più leggera e uno spazio funzionale
Personalizzazione	È possibile personalizzare dimensioni, materiale, tolleranza, finitura superficiale, schema dei fori e geometria
Applicazione	Macchinari, robotica, automazione, automotive, aerospaziale, attrezzature industriali
Tipologia di produzione	Prototipo, produzione in piccoli volumi e produzione di massa disponibili

Punti salienti tecnici

Foro flangiato di precisione:Ampio foro circolare per il montaggio accurato di cuscinetti, alberi, manicotti o componenti rotanti con flangia circostante per una maggiore resistenza della connessione
Schema di montaggio multiforo:Fori uniformemente distanziati attorno alla flangia per un fissaggio sicuro e un allineamento con le parti accoppiate
Corpo di supporto cilindrico integrato:Fornisce un eccellente supporto strutturale per il montaggio verticale, i telai delle macchine e i sistemi rotanti
Design leggero degli slot:Il ritaglio ovale riduce il peso fornendo allo stesso tempo spazio per cavi, strumenti, flusso d'aria o parti mobili
Finitura superficiale liscia:La superficie lavorata migliora l'aspetto, la resistenza alla corrosione e la compatibilità dell'assemblaggio

Opzioni materiali

Materiale	Ideale per	Vantaggi
Alluminio 6061/7075	Macchine leggere, robotica, automazione	Leggero, buona resistenza, resistenza alla corrosione, eccellente lavorabilità
Acciaio inossidabile 304/316	Ambienti difficili, uso alimentare o marino	Elevata resistenza alla corrosione, forte e durevole
Acciaio al carbonio	Attrezzature industriali pesanti	Elevata resistenza, conveniente, adatto per parti portanti
Ottone/Rame	Applicazioni elettriche o decorative	Aspetto conduttivo, resistente alla corrosione e di alta qualità
Titanio	Parti aerospaziali, mediche e ad alte prestazioni	Leggero, molto robusto, eccellente resistenza alla corrosione
Ingegneria plastica	Parti leggere non metalliche	Isolamento, basso attrito, resistenza alla corrosione

Capacità di lavorazione CNC

Servizio	Opzioni disponibili
Fresatura CNC	Lavorazione a 3 assi, 4 assi, 5 assi
Tornitura CNC	Parti tonde, corpi cilindrici, alberi, manicotti
Foratura e maschiatura	Fori filettati, fori per bulloni e fori di posizionamento
Noioso	Diametri interni ad alta precisione
Trattamento superficiale	Anodizzazione, lucidatura, sabbiatura, placcatura e passivazione
Controllo della tolleranza	Lavorazioni con tolleranze strette disponibili in base ai disegni
Formati di file	File STEP, STP, IGES, IGS, DWG, DXF, PDF, SolidWorks
Ispezione di qualità	Ispezione dimensionale, ispezione superficiale e verifica delle tolleranze

Applicazioni

Macchinari industriali
Apparecchiature per l'automazione
Sistemi robotici
Assemblee aerospaziali
Ingegneria automobilistica
Sistemi di supporto motore e albero
Macchine per l'imballaggio
Attrezzature mediche
Strumenti di precisione
Attrezzature meccaniche personalizzate
Attrezzature pesanti
Gruppi cuscinetto e alloggiamento

Confronto tra pezzi lavorati a CNC e pezzi fusi

Fattore	Componente lavorato a CNC	Componente fuso
Precisione	Precisione dimensionale elevata	Precisione inferiore senza lavorazione secondaria
Finitura superficiale	Finitura lavorata liscia e pulita	Finitura superficiale più ruvida
Personalizzazione	Eccellente per progetti personalizzati e prototipi	Meglio per forme standard di grandi volumi
Costo degli utensili	Inferiore per lotti piccoli e medi	Costo iniziale di stampo/attrezzatura più elevato
Tempi di consegna	Più veloce per prototipi e parti personalizzate	Più tempo a causa della preparazione dello stampo
Coerenza della forza	Migliore consistenza del materiale	Possibili porosità o difetti di fusione
Miglior utilizzo	Parti di precisione, componenti tecnici personalizzati	Forme base ad alto volume

Perché scegliere questa staffa di supporto lavorata a CNC?

Questa parte è ideale per ingegneri, produttori e aziende OEM che richiedono servizi affidabili di lavorazione CNC personalizzati per componenti meccanici di alta qualità. Ogni caratteristica può essere prodotta in base al disegno tecnico, al modello 3D o al campione.

Lavorazione ad alta precisione per un assemblaggio accurato
Opzioni personalizzate di dimensioni, materiale, finitura e tolleranza
Struttura robusta per uso industriale
Design leggero con ritaglio funzionale
Adatto per prototipi e cicli di produzione
Opzioni di finitura superficiale professionale
Controllo di qualità affidabile prima della consegna
Ideale per progetti OEM, ODM e di ingegneria meccanica personalizzata
